Архитектура системы управления банковской сетью

Постоянные хранилища данных (счета клиентов и банковская отчетная документация) имеются у подсистем банк, которые работают на компьютерах банков. Поскольку важно сохранять целостность данных и обеспечивать параллельное обслуживание нескольких проводок (транзакций), хранилища данных реализованы на основе баз данных банков (доступ к данным осуществляется через СУБД, которая, в частности, обеспечивает синхронизацию доступа к данным).

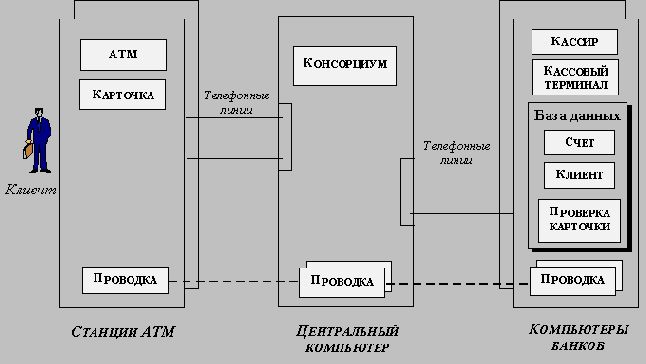

Асинхронная параллельность возникает в связи с необходимостью параллельного обслуживания нескольких независимо работающих ATM и кассовых терминалов. Каждый терминал может одновременно обслуживать только одну проводку (транзакцию), но каждая проводка связана также с центральным компьютером консорциума и компьютером одного из банков, которые должны одновременно обслуживать несколько проводок. Как видно из рисунка 3.7 каждая проводка распределена по трем устройствам, управляющее ее выполнением программное обеспечение состоит из трех частей; каждая из этих частей может быть реализована в виде отдельного класса.
